板式鋼螺旋梯
板式鋼旋轉梯是以兩側為金屬板為支撐點製作成的，板式鋼螺旋梯是無中柱的以扇形踏步圍繞一個中心布置的樓梯，是以鋼製空腹螺旋曲梁做支承的鋼質螺旋樓梯，表麵處理多為熱鍍鋅，噴漆，我廠生產的鋼螺旋梯用料多為15j401圖集國標用料厚度，隻有在客戶有要求做下差料時才生產下差料，因為梯子多數為稱重產品用下差料對安全隱患特別大這個問題也請客戶們注意了，下麵由河北色虎免费观看絲網製品有限公司做個產品介紹有具體需求客戶請電話溝通或者當麵溝通
板式鋼螺旋梯基礎參數
- 板式鋼螺旋梯表麵處理：熱鍍鋅，噴漆，不鏽鋼選擇拋光
- 板式鋼螺旋梯材質：一般都是Q235B，不鏽鋼201，不鏽鋼304，（鋁合金少用）
- 板式鋼螺旋梯踏步：一般多為花紋板踏步
- 板式鋼螺旋梯護欄：一般多為管式護欄也可做其他款式造型的這個是可以靈活選擇的
- 板式鋼螺旋梯朝向：需要和廠家溝通好
板式鋼螺旋梯適用領域
板式鋼螺旋梯具有節省空間，造型活潑、富有裝飾效果等特點，適用於人流較少和使用不是很頻繁的場所，適用於主體建築為鋼結構和鋼筋混凝土結構的工業與民用建築
板式鋼螺旋梯梯型
板式鋼螺旋梯
支撐鋼螺旋梯的空腹螺旋曲梁上下兩端與主體結構的連接做法由項目設計解決

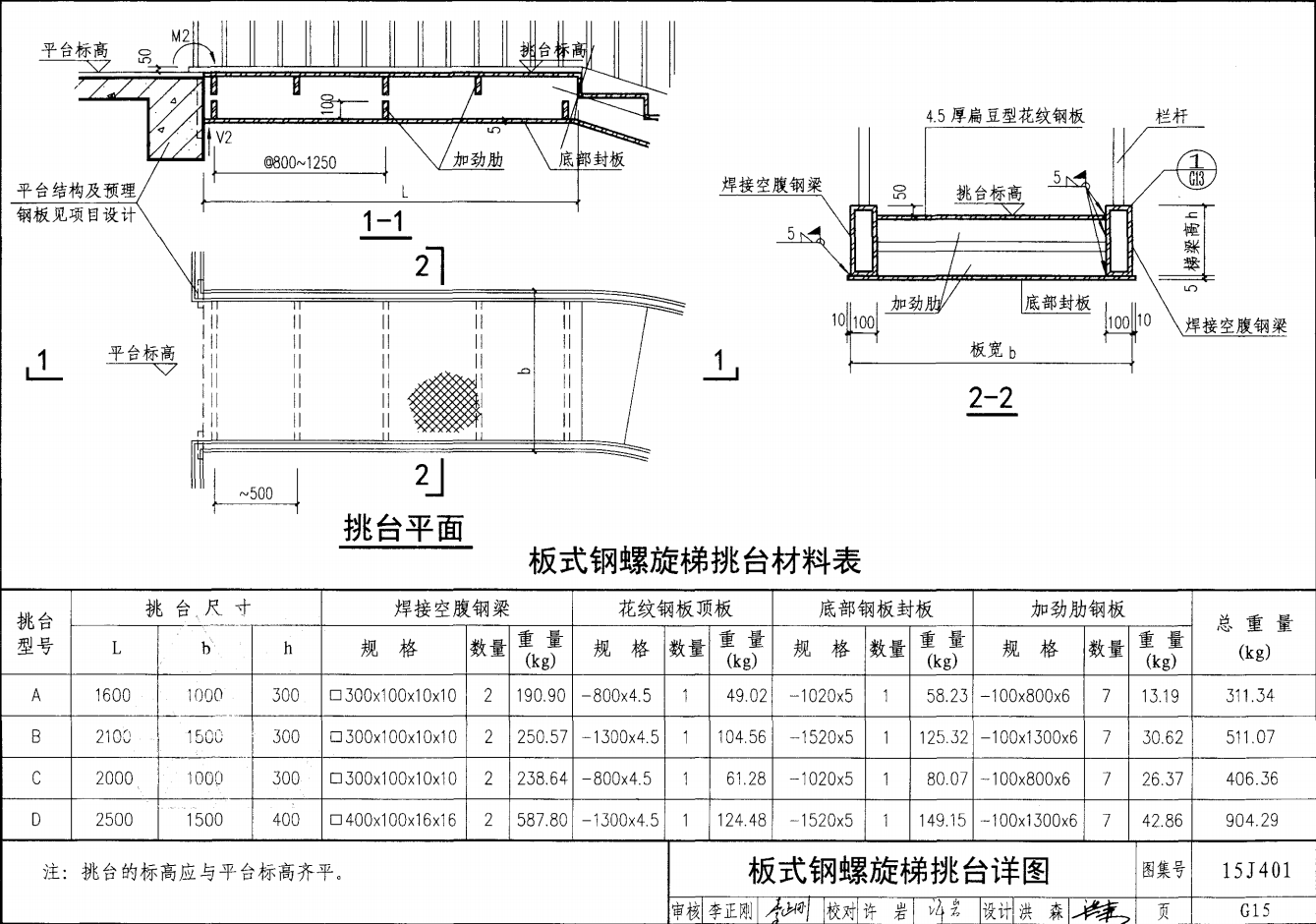

在板式鋼螺旋梯的頂部設有挑台，使螺旋梯與樓層的樓板結構脫開一定距離，梯型BLTA 的挑台長度為 1600mm 2100mm ；梯型BLTB 的挑台長度為 2000mm 2500mm 。挑台長度也可以由項目設計確定或現場確定
本圖集板式鋼螺旋梯的欄杆扶手僅為示意，項目設計時應自行設計或選用其他國家建築標準設計圖集

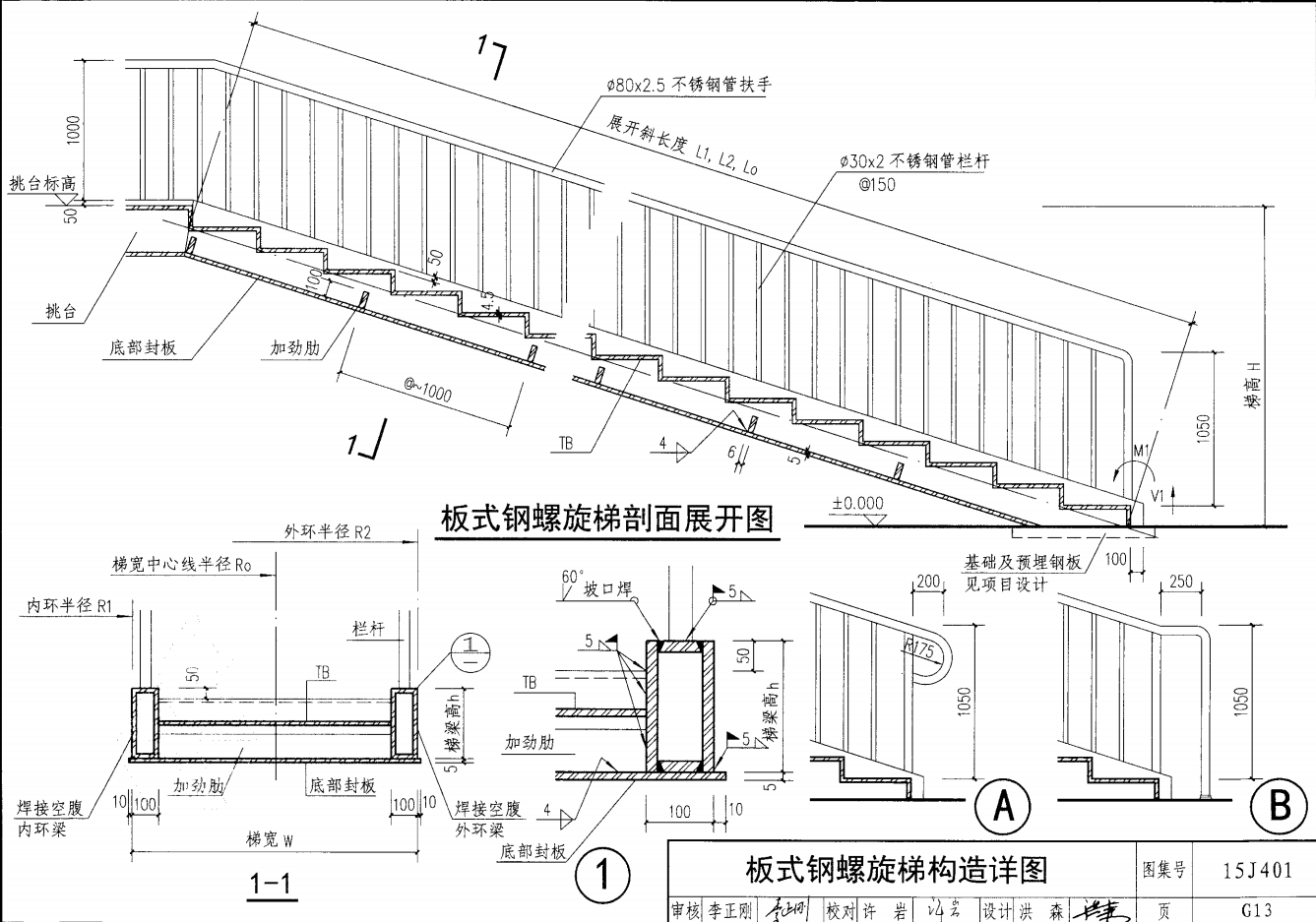

板式鋼螺旋梯空腥螺旋曲梁的施工要求
翼緣板和側（腹）板應采用半自動或自動氣割機進行切割，切割麵質量應符合現行施工規範的有關規定
當銅板需要拚接時，可按長度方向拚接，但翼緣板拚接縫與側（腹）板拚接縫的問距應大於200mm,拚接焊接應在空腹螺旋曲梁組裝前進行
空腹螺旋曲梁的鋼板組裝前應按螺旋梯的內外半徑，冷彎或熱彎成形，然後進行組裝，組裝焊接采用坡口焊
板式鋼螺旋梯編號及選用方法
BLT代表板式鋼螺旋梯，A代表內圓半徑為0.6m（B-內圓半徑為1.0m）60代表梯子高6米，10代表梯子寬度為1000mm

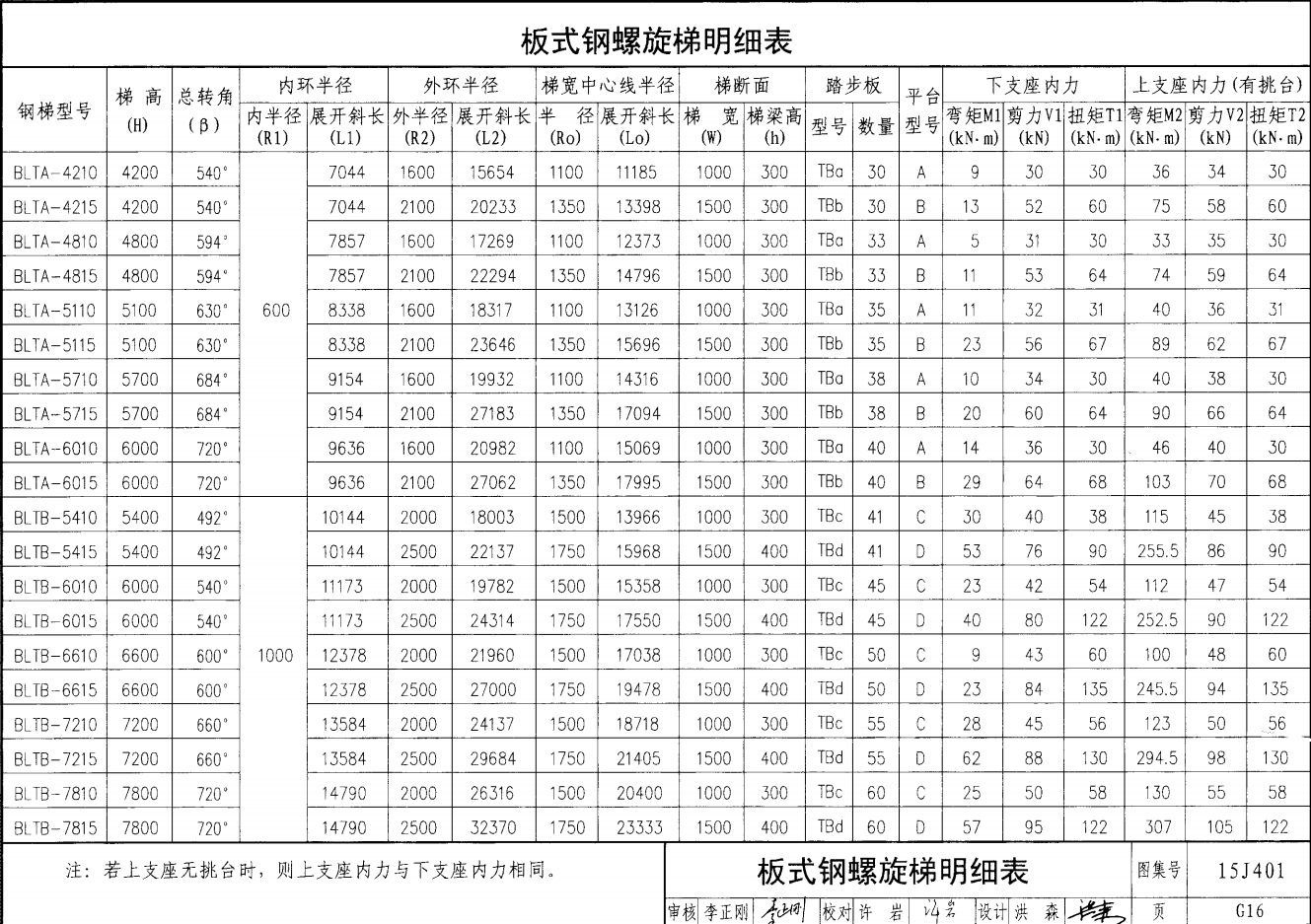

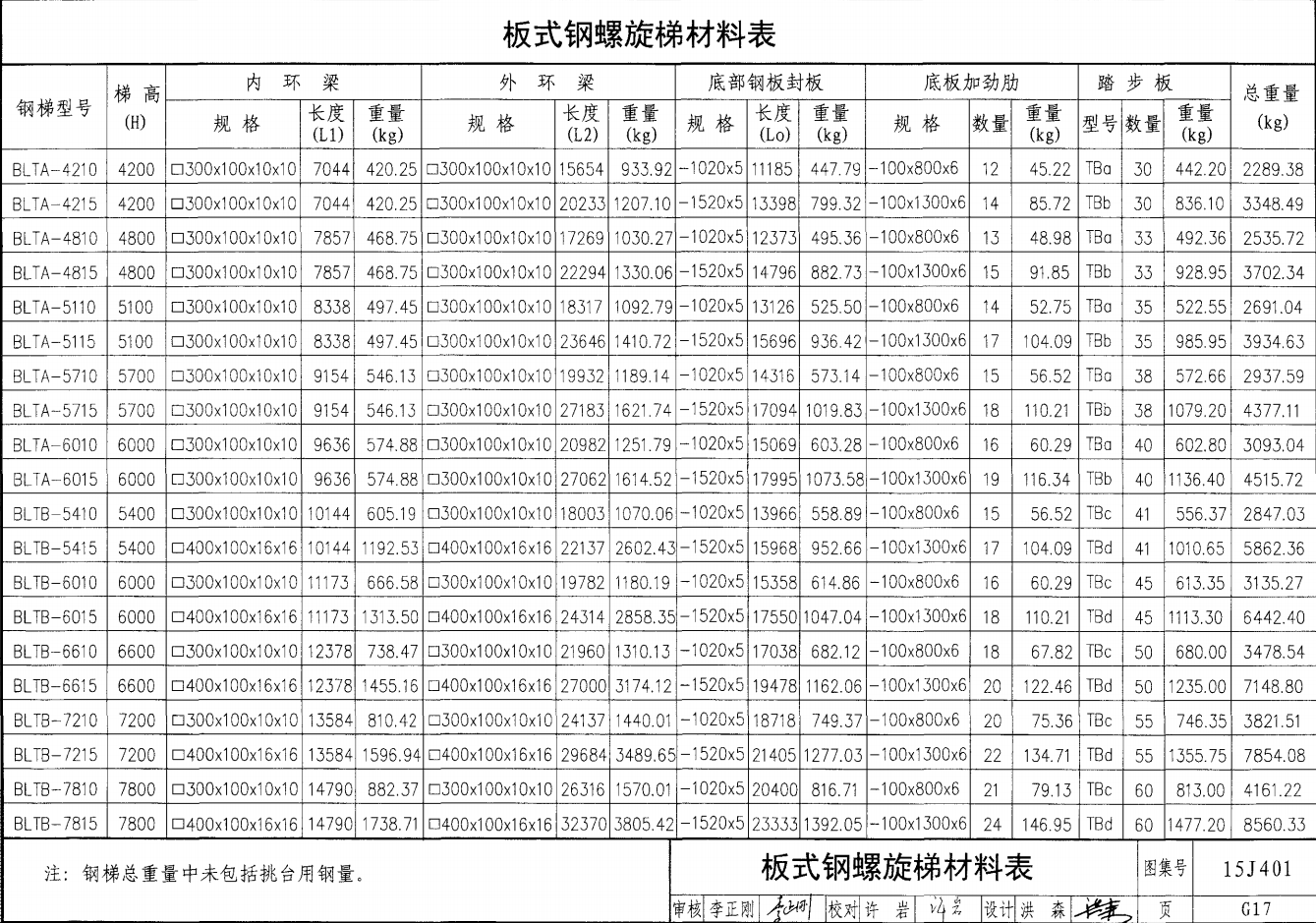

板式鋼螺旋梯型號
| 型號 | 內圓半徑 | 梯高 | 梯寬 | 踏步級 | 踏步高 |
|---|
| BLTA-4210 | 600 | 4200 | 1000 | 30 | 135.48 |
|
BLTA-4215 |
600
| 4200 | 1500 | 30 | 135.48 |
|
BLTA-4810 |
600 | 4800 | 1000 | 33 | 141.18 |
|
BLTA-4815 |
600 | 4800 | 1500 | 33 |
141.18 |
|
BLTA-5110 |
600 | 5100 | 1000 | 35 | 141.67 |
|
BLTA-5115 |
600 | 5100 | 1500 | 35 |
141.67 |
|
BLTA-5710 |
600 | 5700 | 1000 | 38 | 146.15 |
|
BLTA-5715 |
600 | 5700 | 1500 | 38 | 146.15 |
|
BLTA-6010 |
600 | 6000 | 1000 | 40 | 146.34 |
|
BLTA-6015 |
600 | 6000 | 1500 | 40 | 146.34 |
|
BLTB-5410 | 1000 | 5400 | 1000 | 41 | 128.57 |
|
BLTB-5415 |
1000 | 5400 | 1500 | 41 | 128.57 |
|
BLTB-6010 |
1000 | 6000 | 1000 | 45 | 130.43 |
BLTB-6015
|
1000 | 6000 | 1500 | 45 | 130.43 |
|
BLTB-6610 |
1000 | 6600 | 1000 | 50 | 129.41 |
|
BLTB-6615 |
1000 | 6600 | 1500 | 50 |
129.41 |
|
BLTB-7210 |
1000 | 7200 | 1000 | 55 | 128.57 |
|
BLTB-7215 |
1000 | 7200 | 1500 | 55 |
128.57 |
|
BLTB-7810 |
1000 | 7800 | 1000 | 60 | 127.87 |
|
BLTB-7815 |
1000 | 7800 | 1500 | 60 |
127.87 |

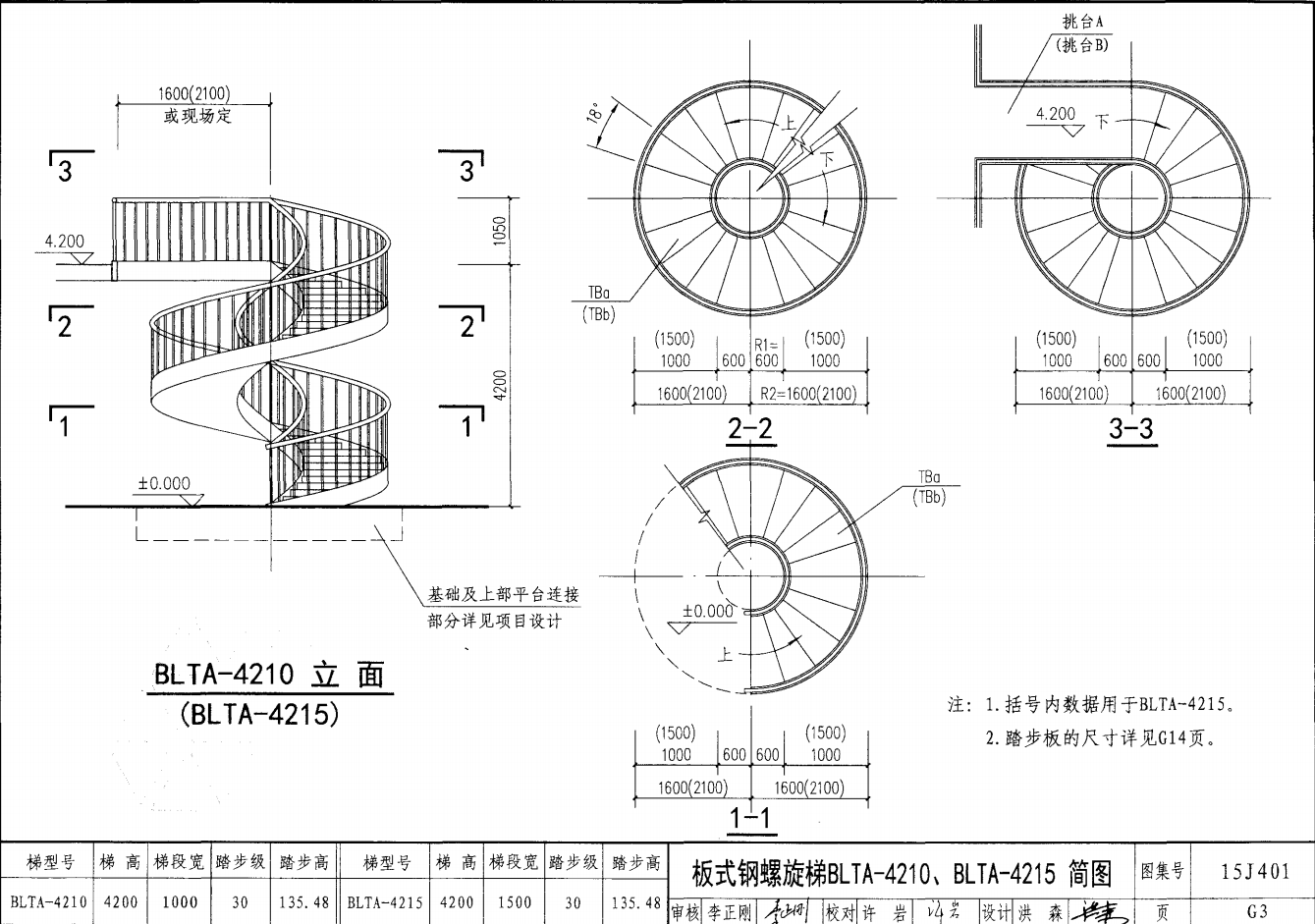

板式鋼螺旋梯BLTA-4210/BLTA-4215簡圖

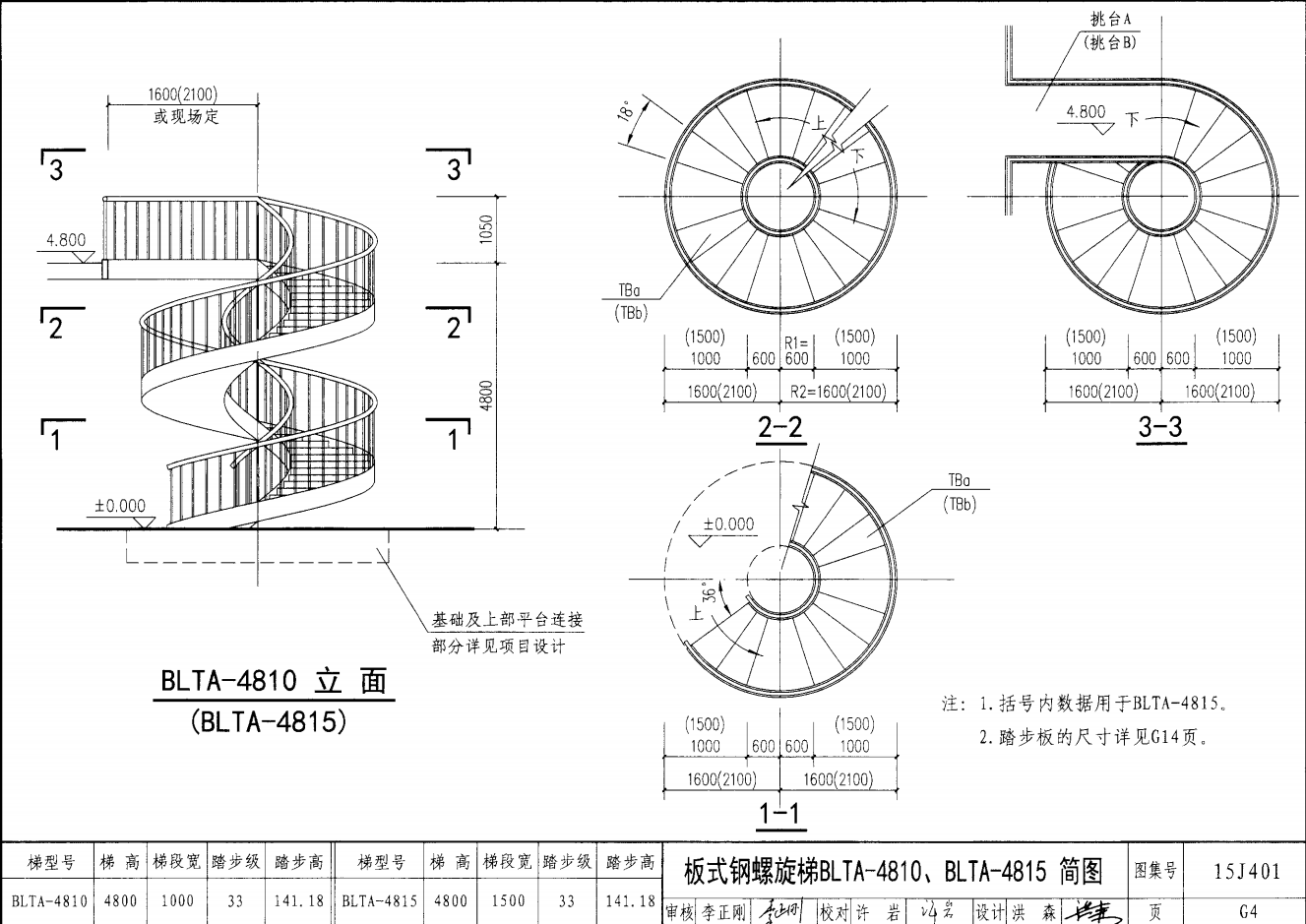

板式鋼螺旋梯BLTA-4810/BLTA-4815簡圖

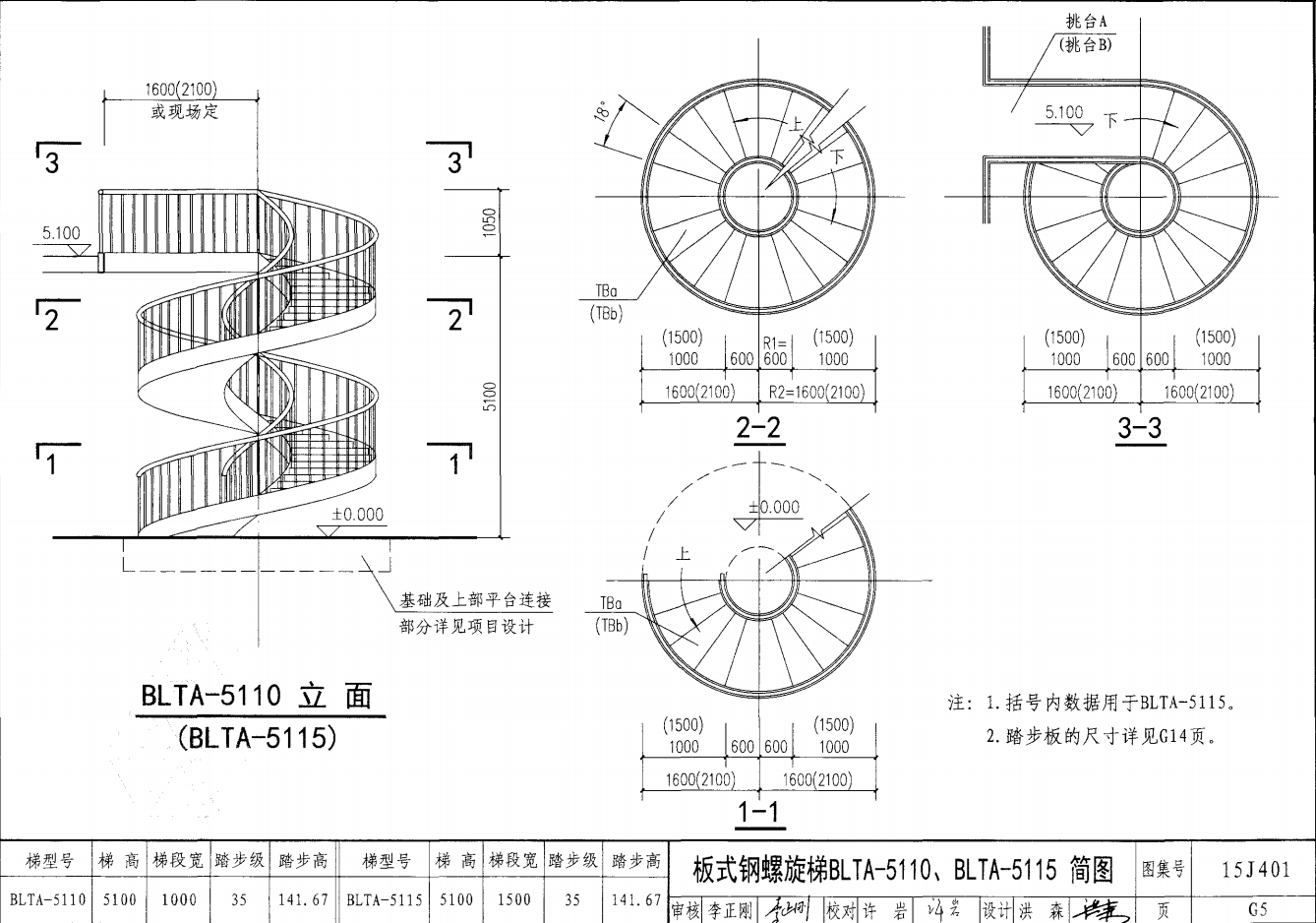

板式鋼螺旋梯BLTA-5110/BLTA-5115簡圖
板式鋼螺旋梯BLTA-5710/BLTA-5715簡圖

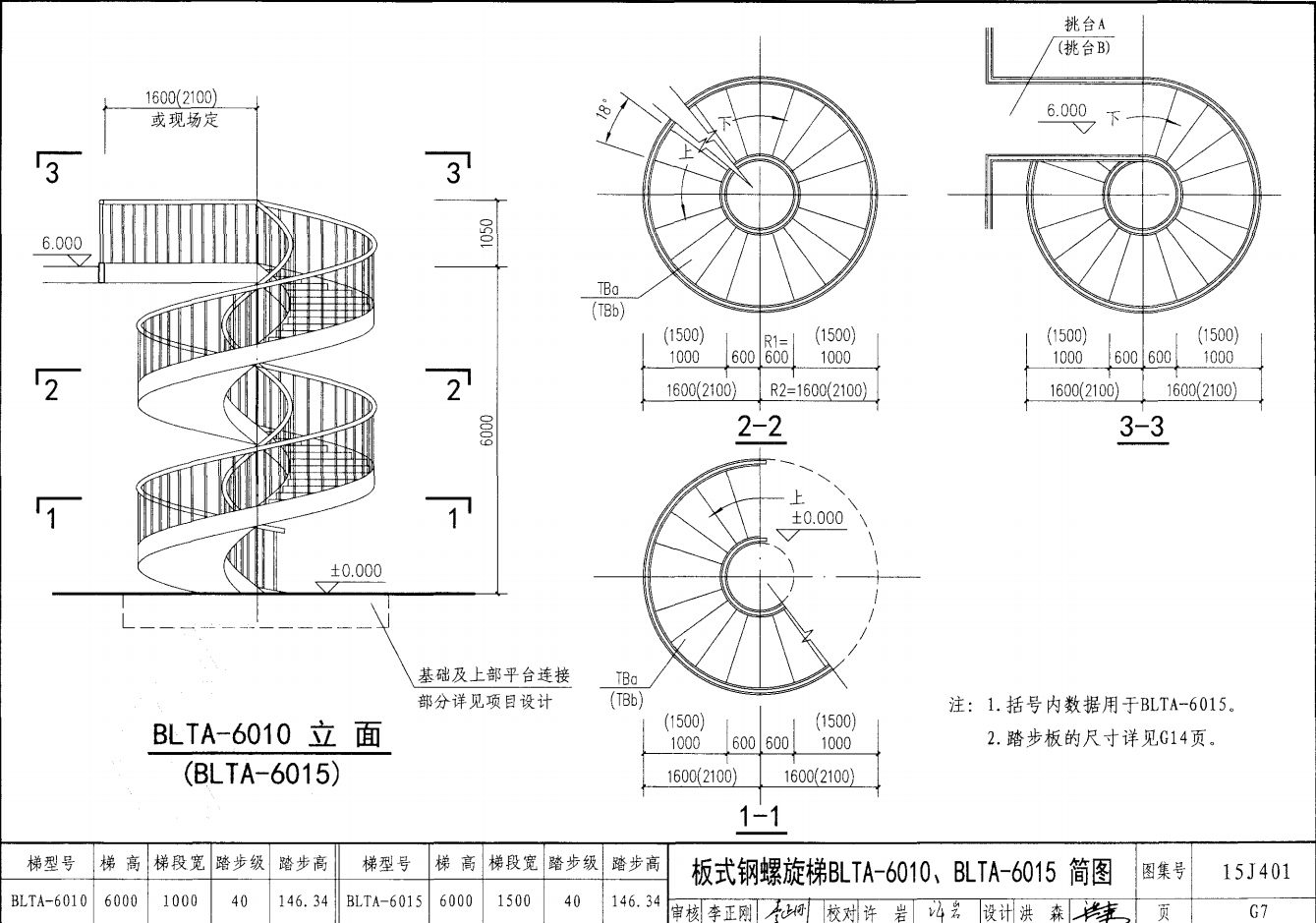

板式鋼螺旋梯BLTA-6010/BLTA-6015簡圖

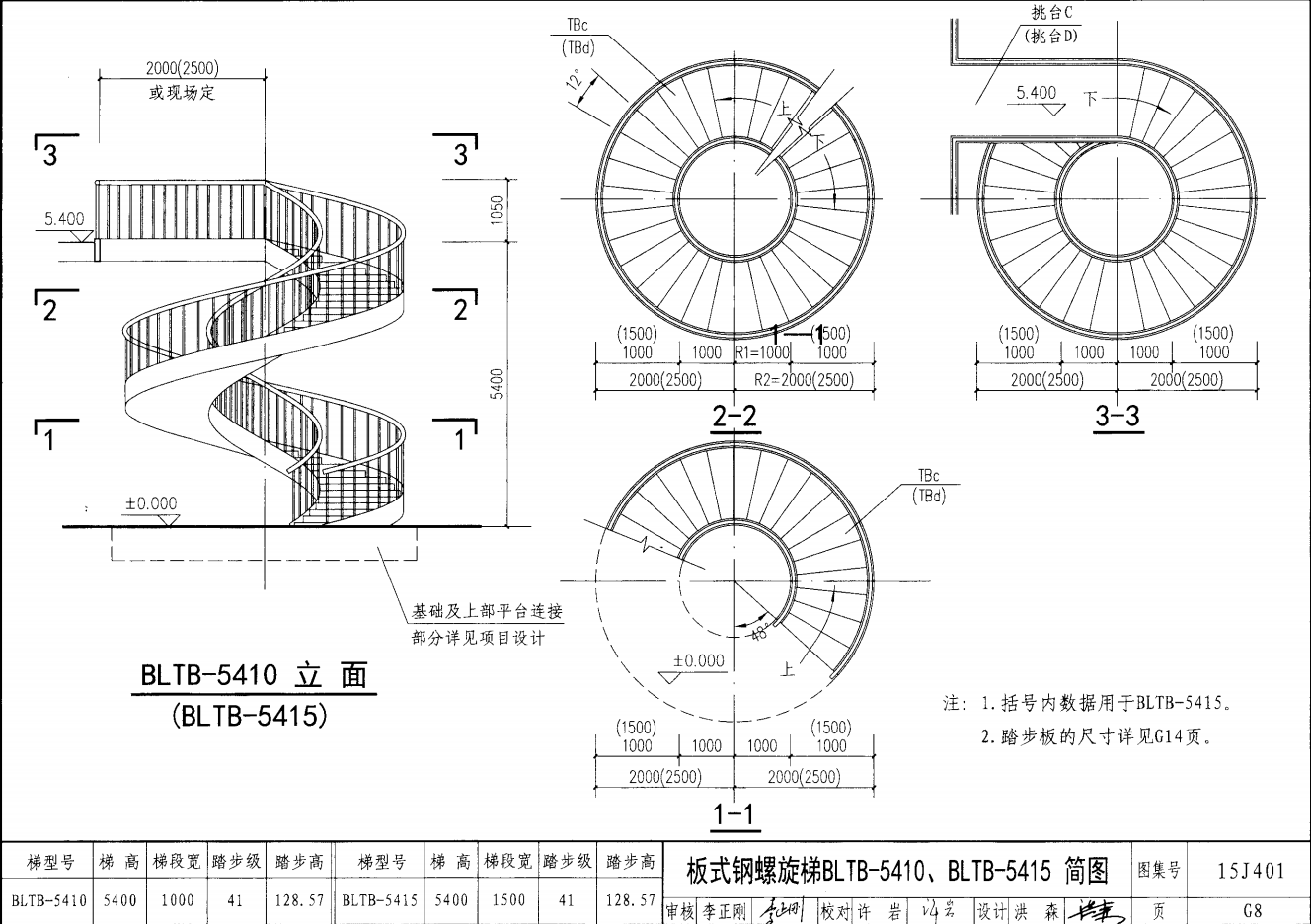

板式鋼螺旋梯BLTA-5410/BLTA-5415簡圖

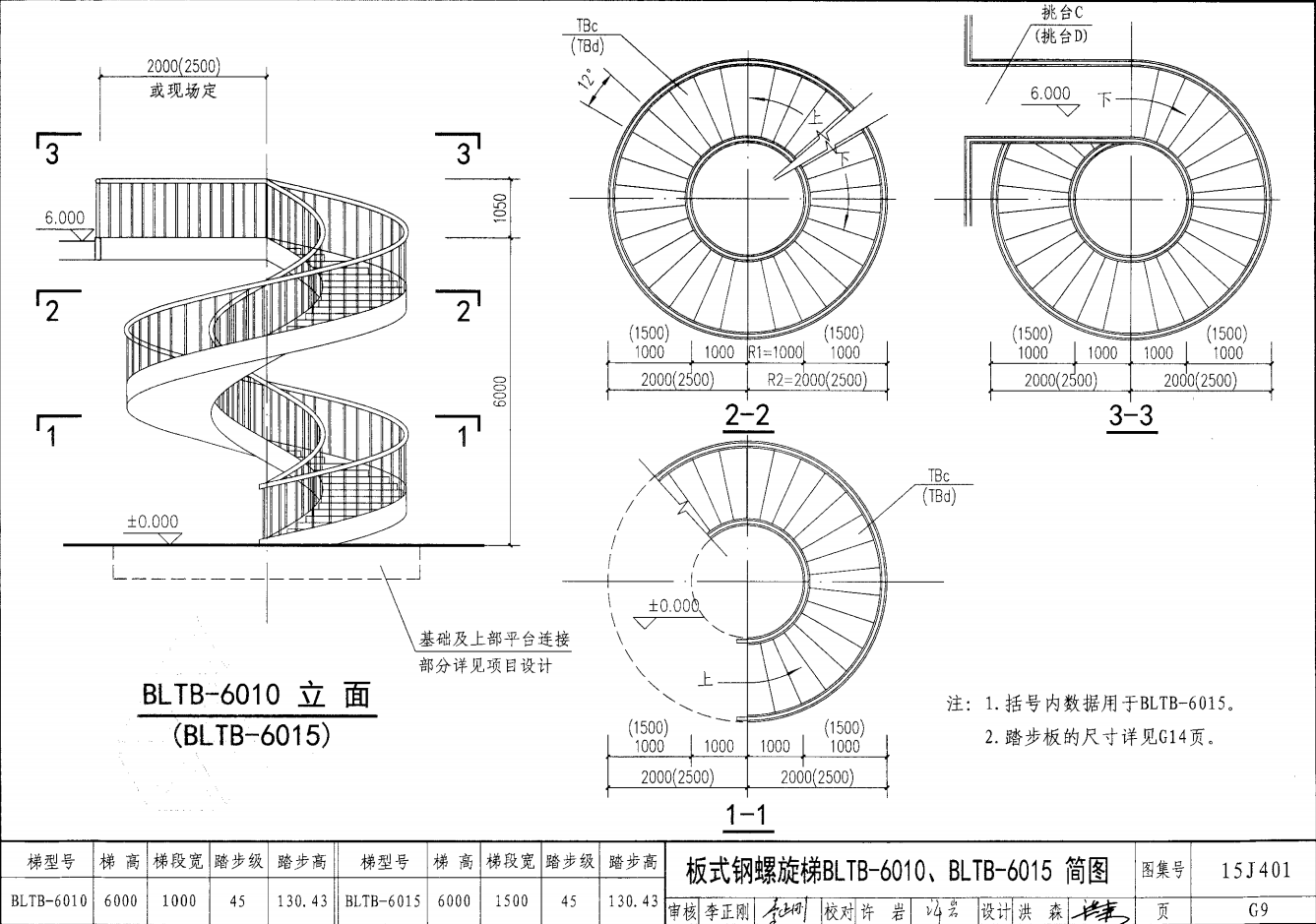

板式鋼螺旋梯BLTA-6010/BLTA-6015簡圖

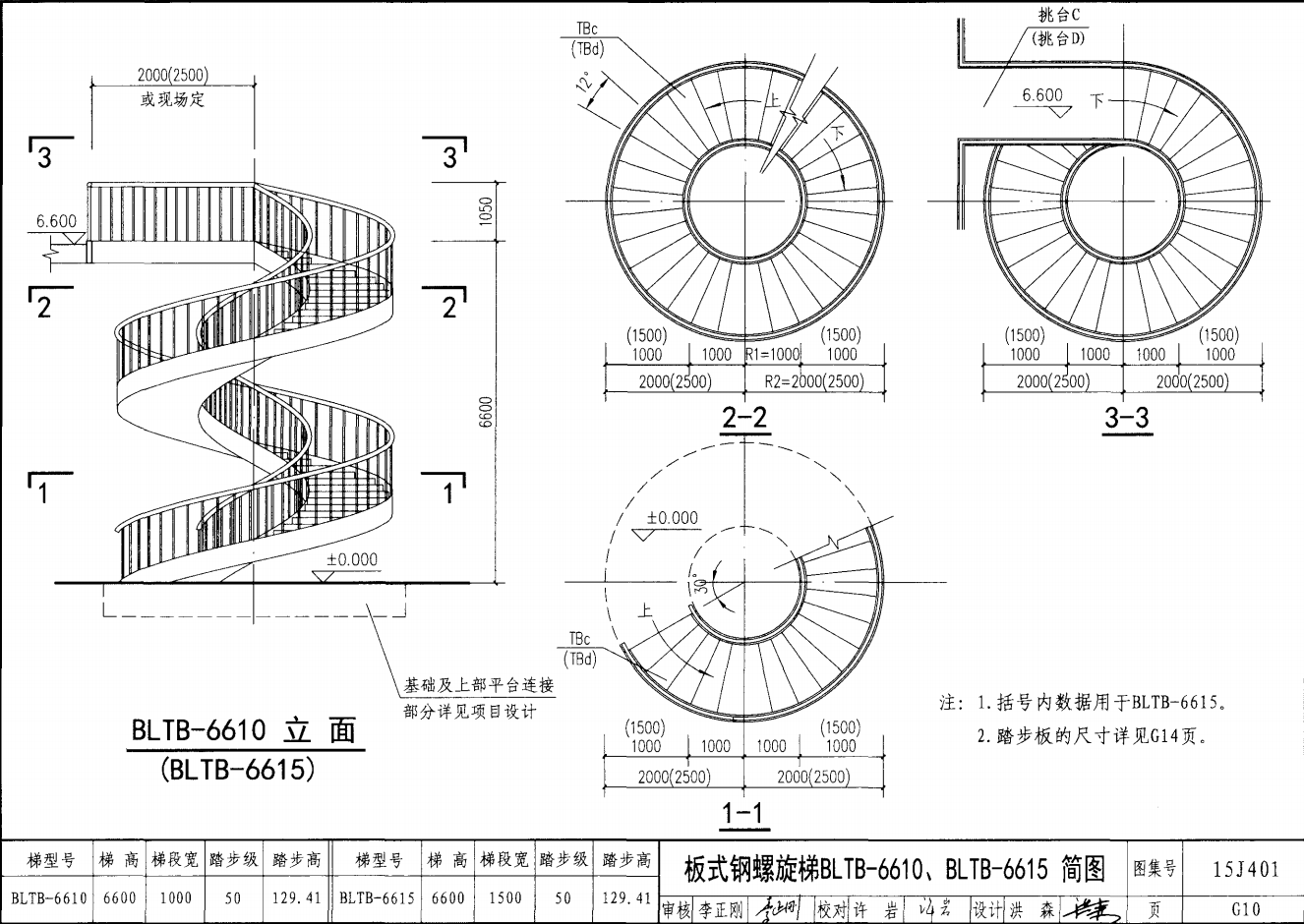

板式鋼螺旋梯BLTA-6610/BLTA-6615簡圖

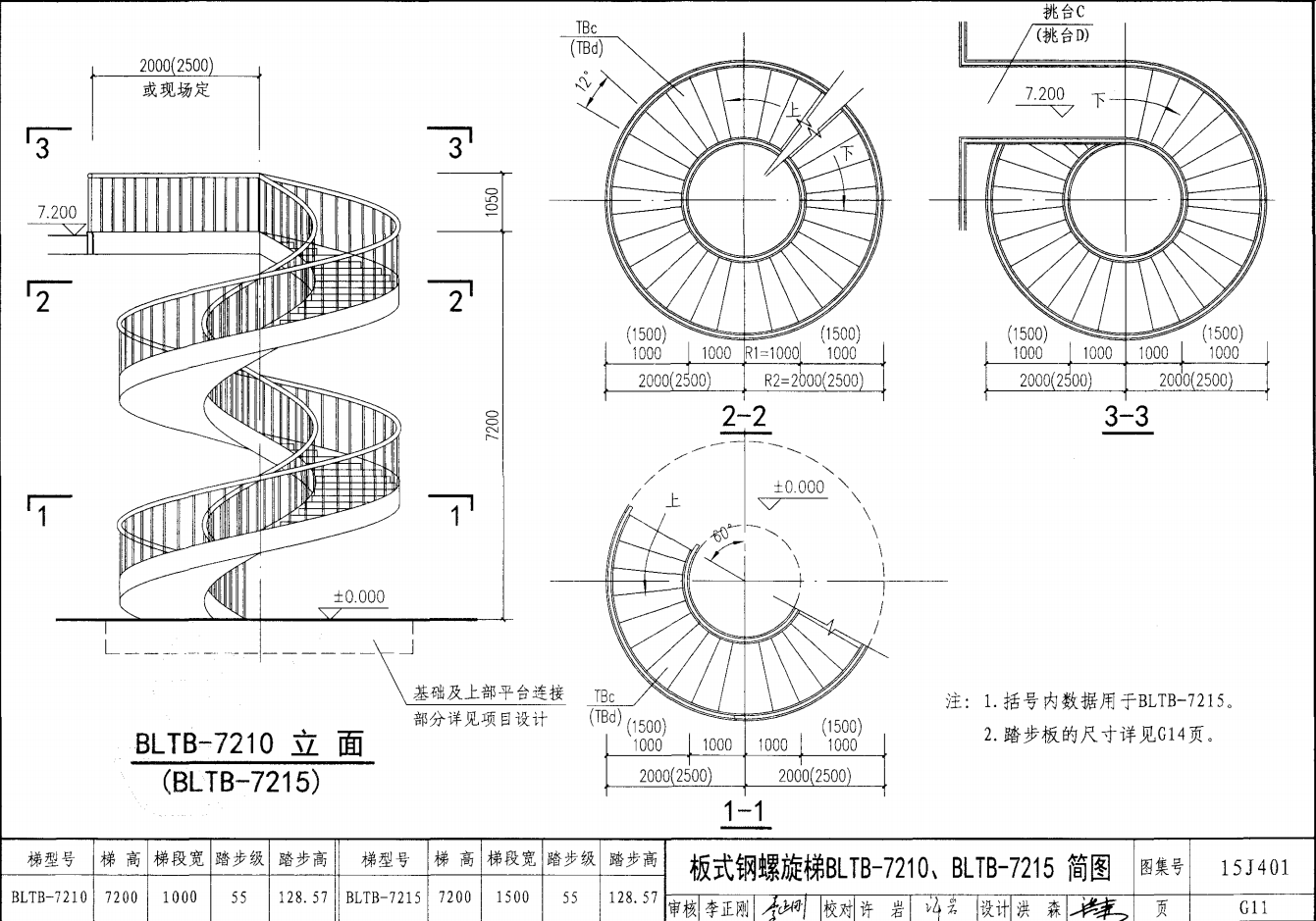

板式鋼螺旋梯BLTA-7210/BLTA-7215簡圖

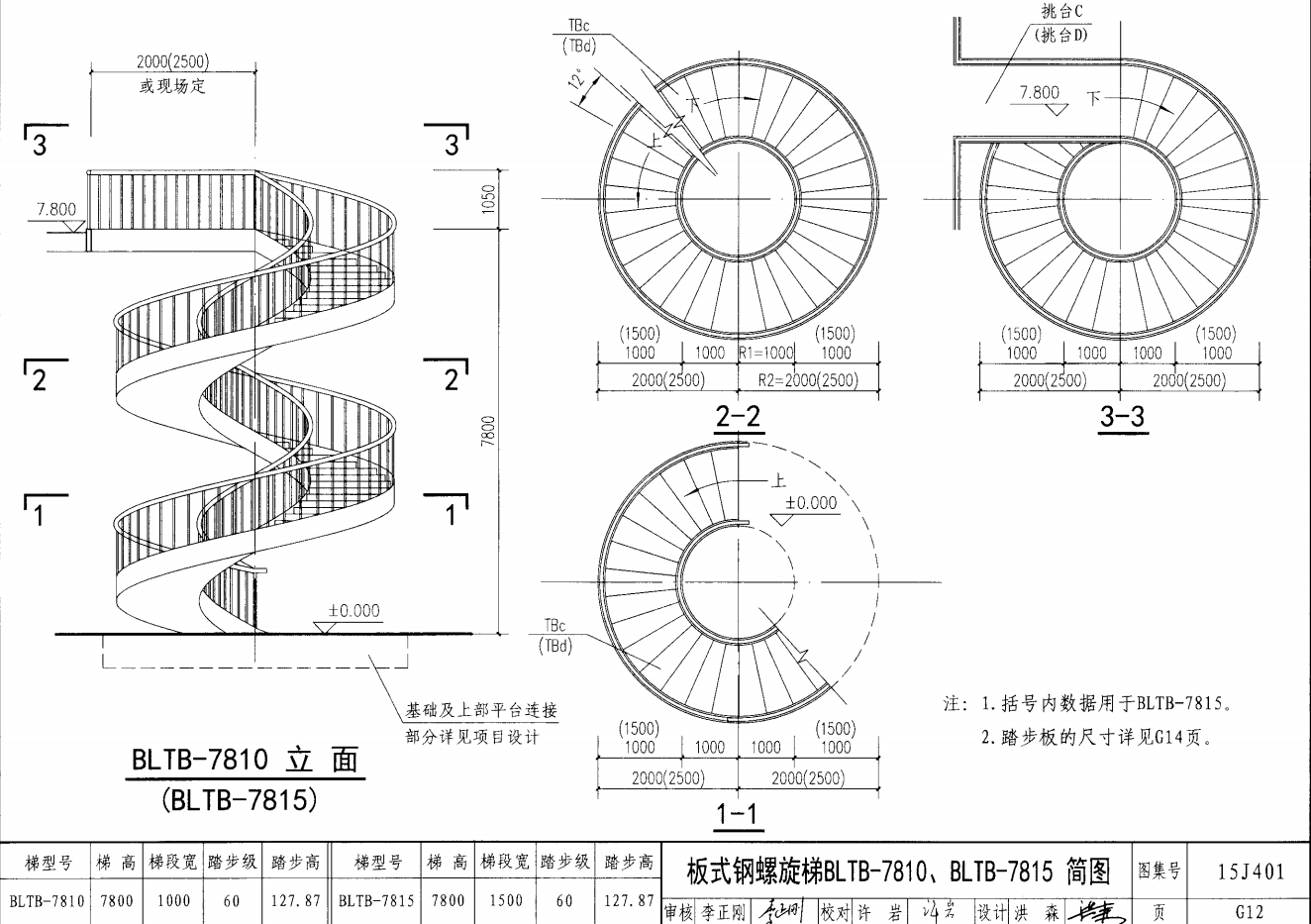

板式鋼螺旋梯BLTA-7810/BLTA-7815簡圖
